28611 JIS әйелдер фитингтері 30 градусқа арналған және екі есе алты қырлы. Фитингтерді өндірудің толық үрдісі YH Hydraulic-ке шикізатты кесуден финиялық қаптамадан көруге болады. YH фитингтері тегіс беткі қабатсыз және қоспасыз. Фитингтер біздің инспекторларымыздан төрт рет тексерілді.
Егжей
√ Нөмірі: 28611 (JIS Metric Female 60 градустық екі гигантпен орындық)
√ Жолдар: JIS, JIC, Metric, BSP, BSPT, NPT (әйелдер мен ерлер)
√ Өлшемдері: 04-ден 24-ке дейін (көпшілігі үшін)
√ Түрі: Тікелей, 45 градус Локтя, 90 градус Локоть
√ Клиентке бағдарланған қызмет: сызбаларға немесе үлгілерге сәйкес дайындалады
Сурет салу
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | |||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S1 | S2 |
| 28611-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 19 |
| 28611-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 22 |
| 28611-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 24 |
| 28611-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 27 |
| 28611-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 32 |
| 28611-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 36 |
| 28611-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 41 |
| 28611-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 46 |
| 28611-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 55 |
30511 тармағы O-ring беті бар 24 градустық ауыр түрдегі әйелге арналған метрикалық жіп. Бұл бүгілмейтін үлгі болып табылады. Сәйкес түрі 20511 болып табылады, ол бүгілмейді. 30511 арматурасы әлемдік бренд болып табылатын Winner өндірісіне стандартты болып табылады. YH Hydraulic қондырғыларын тау-кен машиналары, гидравликалық машиналар, жолдар және т.б. сияқты түрлі машиналарда пайдалануға болады.
Егжей
√ Бөлік нөмірі: 30511 (Metric Female 24 ° Cone HT-O-сақинасымен DIN3853 Қатпарланбайтын түрі)
√ Тип түрлері: метрика; Коматсу метрикасы; BSP; JIC; NPT (негізгі жіптер түрлері)
√ Материал: Жезден; Көміртекті болат; Тот баспайтын болат
√ MOQ: акциялардың MOQ талаптары жоқ. Жаңа өндірілген бұйымдар шығындарды қысқарту үшін MOQ-ға қажет
√ Қор: 30511 өлшемі көбіне қорға арналған
√ үлгілері: акция өнімдері негізінен үлгілерге арналған. Жаңа өндірілетін заттарға күндер мен ақылар қажет

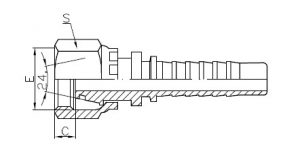

Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE.OD | C | S |
| 30511-14-04 | M14x1.5 | 6 | 4 | 6 | 2 | 17 |
| 30511-16-04 | M16x1.5 | 6 | 4 | 8 | 2 | 19 |
| 30511-18-04 | M18x1.5 | 6 | 4 | 10 | 2 | 22 |
| 30511-18-05 | M18x1.5 | 8 | 5 | 10 | 2 | 22 |
| 30511-20-05 | M20x1.5 | 8 | 5 | 12 | 3 | 24 |
| 30511-20-06 | M20X1.5 | 10 | 6 | 12 | 3 | 24 |
| 30511-22-06 | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10 | M30X2 | 16 | 10 | 20 | 3.4 | 36 |
| 30511-30-12 | M30X2 | 20 | 12 | 20 | 3.5 | 36 |
| 30511-36-12 | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 | M362 | 22 | 14 | 25 | 3 | 41 |
| 30511-36-16 | M36X2 | 25 | 16 | 25 | 3 | 41 |
| 30511-42-16 | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10211 сериясы - O-ring мөрі бар, JB метрикалық ер жіп. 10211 сериялы арматура бір немесе екі болат сымды шлангаларға жарайды. Спиральды шлангтармен жабдықтау үшін, 10212 сериялы фитингтер дұрыс таңдау болып табылады. YH тұтынушыларды ең жақсы материал сапасымен және жақсы дайындалған арматурасымен қамтамасыз етуді талап етеді. Біз әлеуетті және бірлескен клиенттерге сенімді қызмет көрсетеміз.
Егжей
√ Бөлік нөмірі: 10211 (JB Metric Male O-ring Seal)
√ артықшылығы: мінсіз беті; қылшықсыз және қоспасыз тегістік
√ Өлшемдері: Гидравликалық шлангаларға түрлі фитингтер мөлшері қолданылады
√ Сапасы: Winner (Eaton) стандартының негізінде; ең жақсы сапалы материал; жақсы қапталған; ISO сертификатталған
√ Үлгілер саясаты: тегін үлгілер сапаға сынақтан өтуі мүмкін
√ Басқа заттар: «Брошюраны жүктеу (PDF)» батырмасынан табуға болады
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 10211-14-04 | M14X1.5 | 6 | 4 | 11 | 17 |
| 10211-16-05 | M16X1.5 | 8 | 5 | 11 | 19 |
| 10211-18-06 | M18X1.5 | 10 | 6 | 11 | 22 |
| 10211-22-08 | M22X1.5 | 12 | 8 | 12 | 27 |
| 10211-27-10 | M27X1.5 | 16 | 10 | 13 | 32 |
| 10211-30-12 | M30X1.5 | 20 | 12 | 14 | 36 |
| 10211-36-14 | M36X2 | 22 | 14 | 16 | 41 |
| 10211-39-16 | M39X2 | 25 | 16 | 18 | 46 |
| 10211-45-20 | M45X2 | 32 | 20 | 20 | 55 |
| 10211-52-24 | M52X2 | 40 | 24 | 22 | 60 |
28691 сериясы фитингтері 90 градусқа тең JIS метрикалық әйелді 60 градусқа дейін. Жалпы сөз сөйлеуі 28691 арматура екі есе көп. Бірақ олар сондай-ақ тұтынушылардың сұранысы бойынша бір-ақ алты болуы мүмкін, себебі олар сатылым бағалары бәсекеге қабілетті болу үшін материалдың бағасын төмендете алады. 04-ден 24-ке дейінгі өлшемдер біздің зауытта кеңінен таралған.
Егжей
√ Бөлік нөмірі: 28691 (90 ° JIS Metric Female 60 ° Cone Seat)
√ Түрі: бір фундамент немесе екі есе фабрикада қол жетімді
Материал: көміртекті болат; тот баспайтын болат
√ Қою: ақ мырышпен қапталған; сары мырышпен қапталған; хромдалған (күміс)
√ Бағалар: бағаланатын бағалар біздің MOQ талаптарына негізделген (300PCS бір элемент)
√ Шығу: Нинбо, Қытай
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | |||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S1 | H |
| 28691-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 38.2 |
| 28691-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 44 |
| 28691-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 46.4 |
| 28691-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 52.5 |
| 28691-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 59 |
| 28691-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 68.5 |
| 28691-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 76 |
| 28691-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 90 |
| 28691-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 103 |
18611 сериясы Komatsu стандартына негізделген JIS 60 метрлік ер адамға арналған конустық орынды құрайды. Коматсу - жапон түпнұсқасы, ол кіші қарағай дегенді білдіреді. 18611 сериялы фурнитура YH Hydraulic-тің тұтынушылардан көп талаптарын қанағаттандыра алатын кеңінен өндіріледі. 18611 фитингтер тегіс бетті, стандартты рұқсат және жоғары дәлдікте аяқталды.
Егжей
√ Part no .: 18611 (JIS метрикалық ер адам 60 градусқа дейін)
√ Ұқсас өнімдер: 28611 (әйелдер түрі); 28641 (әйел 45 градусқа); 28691 (әйел 90 градусқа)
√ 28611 қолайлы шланг: 1SN (R1) шлангі; 2SN (R2) шлангісі; R16 шланг; R17 шланг; R12 / 4SH / R13 шлангілер; Қысымды жуатын шланг
√ MOQ саясаты: қайта шығарылатын түрлерге арналған әр бірліктің 300 дан 500 данасы.
√ Үлгілер: 5 данадан аз біздің сапа деңгейін тексеру үшін тегін.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S1 |
| 18611-14-04 | M14X1.5 | 6 | 4 | 17 | 17 |
| 18611-16-05 | M16X1.5 | 8 | 5 | 18 | 19 |
| 18611-18-06 | M18X1.5 | 10 | 6 | 18 | 22 |
| 18611-22-08 | M22X1.5 | 12 | 8 | 20 | 24 |
| 18611-24-10 | M24X1.5 | 16 | 10 | 21.5 | 27 |
| 18611-30-12 | M30X1.5 | 22 | 12 | 26 | 32 |
| 18611-33-16 | M33X1.5 | 25 | 16 | 30 | 36 |
| 18611-36-20 | M36X1.5 | 32 | 20 | 33 | 46 |
| 18611-42-24 | M42X1.5 | 40 | 24 | 36 | 50 |
20111 фитингтері YH Hydraulic жиі жасалатын мұқият көпіршікті мультимедиалық типтері болып табылады. 20111 типтері гидравликалық кеңістікте кеңінен қолданылады және Ресейге және Таяу Шығыста негізінен экспортқа шығарылады. Біздің фитингтер сапалы және арзан баға болып табылады, ол клиенттердің жоғары сапаға деген сұранысын кеңінен қанағаттандырады. Біз OEM қызметіне үлгілермен, сызбалармен немесе ұсынылған талаптармен қамтамасыз ете аламыз.
Егжей
√ Part no .: 20111 (Metric Female Multiseal)
√ Өлшемдері: біз техникалық кестеде көрсетілген 20111 фитингтерінің толық спектрін ұсынамыз.
√ Кескін: 20111 арматурасына арналған сурет тек қана сілтеме үшін. 20111 фитингтеріңіз сіздің талаптарыңыз болуын қамтамасыз ету үшін «Техникалық деректер кестесін» қараңыз.
√ Біздің артықшылығы: зауыттық бағасы; жылдам жеткізу; сапасы қамтамасыз етілді
√ MOQ: 20111 типтегі шектеулер жоқ.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 20111-12-02 | M12X1.25 | 4 | 2 | 5 | 17 |
| 20111-14-04 | M14X1.5 | 6 | 4 | 5 | 19 |
| 20111-16-05 | M16X1.5 | 8 | 5 | 6 | 22 |
| 20111-18-06 | M18X1.5 | 10 | 6 | 5.5 | 24 |
| 20111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 20111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 20111-30-12 | M30X1.5 | 20 | 12 | 5.5 | 36 |
| 20111-36-14 | M36X2 | 22 | 14 | 5.5 | 41 |
| 20111-39-16 | M39X2 | 25 | 16 | 5.5 | 46 |
| 20111-45-20 | M45X2 | 32 | 20 | 6.5 | 55 |
| 20111-52-24 | M52X2 | 40 | 24 | 5.5 | 60 |
20231 фурнитура 30 градус Гбайт метрикалық қызғылт отыратын орны. YH - GB метрикалық әйелдер фитингтерін өндіру және жеткізу бойынша пионер болып табылады. 20231 фитингтер тотығудан қорғау үшін мырышпен немесе хроммен қапталған. 20231 арматурасы жеткізілу кезінде соқтығысудан аулақ бола алады.
Егжей
√ Бөлшек нөмірі: 20231 (30 ° С метрлік жалпақ кілемше)
√ Қатысты заттар: 20241 (45 градусқа арналған локте); 20291 (90 градус локте); 20211 (тік)
√ артықшылығы: тегіс беті; қажетті толеранттылық; Сапаны жақсы бақылау; Мәселелерді шешу қызметі
√ Жеткізу мерзімі: CIF (клиенттің талап етілетін порты); FOB (Ningbo); FCA; CFR (клиенттің талап етілетін порты)
√ OEM қызметі: қол жетімді
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | |||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | H | S |
| 20231-14-04 | M14X1.5 | 6 | 4 | 9 | 18.8 | 19 |
| 20231-16-05 | M16X1.5 | 8 | 5 | 9.5 | 20 | 22 |
| 20231-18-06 | M18X1.5 | 10 | 6 | 9.5 | 21.4 | 24 |
| 20231-22-08 | M22X1.5 | 12 | 8 | 9.5 | 24.2 | 27 |
| 20231-27-10 | M27X1.5 | 16 | 10 | 10.5 | 26.8 | 32 |
| 20231-30-12 | M30X1.5 | 20 | 12 | 12.5 | 30 | 36 |
| 20231-39-16 | M39X2 | 25 | 16 | 13.5 | 31 | 46 |
| 20231-45-20 | M45X2 | 32 | 20 | 15.5 | 36.5 | 55 |
| 20231-52-24 | M52X2 | 40 | 24 | 17.5 | 36.5 | 60 |
Шлангтың фитингі 30111 метрикалық қызыл көп мөртабан жіп түрінде болады. 30111 арматурасы гидравликалық сұйықтық қосылыстарында кеңінен қолданылатын бүгілмейтін түрлері болып табылады. Егер бүгілген түрі қажет болса, 20111 түріне хабарласыңыз немесе егжей-тегжейлі ақпарат алу үшін бізге хабарласыңыз. YH кәсіби өндіруші және гидравликалық кен орнында 8 жылдан астам сенімді жеткізуші болып табылады. Егер осындай өнімдер қажет болса, біз YH сіздің дұрыс таңдауыңыз болады деп сенеміз.
Егжей
√ Бөлшектің нөмірі: 30111 (Metric Female Multi-seal)
√ Түрі: 20111 (Crimped түрі); 30111 (кұрамсыз түр)
√ Қордың жағдайы: көптеген заттар жеткізу уақытын қысқартатын қор өнімдері ретінде сақталған
√ Жеткізу мерзімі: 1-2 апта
√ Қаптаманың бөлшектері: нейлон пластиктен жасалған гофрленген картонға салынып, бірнеше фанер қорапшасында бірге болыңыз
√ Клиентке бағдарланған қызмет: сызбаларға немесе үлгілерге сәйкес дайындалады.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 30111-14-04 | M14X1.5 | 6 | 4 | 4 | 19 |
| 30111-16-05 | M16X1.5 | 8 | 5 | 4.5 | 22 |
| 30111-18-06 | M18X1.5 | 10 | 6 | 4.5 | 24 |
| 30111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 30111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 30111-30-12 | M30X1.5 | 20 | 12 | 4.5 | 36 |
| 30111-36-14 | M36X2 | 22 | 14 | 5 | 41 |
| 30111-39-16 | M39X2 | 25 | 16 | 5 | 46 |
| 30111-45-20 | M45X2 | 32 | 20 | 5 | 55 |
| 30111-52-24 | M52X2 | 40 | 24 | 5 | 60 |
20711 арматура GB метрикалық әйел 74 ° конустық отырық түрлері болып табылады. YH күнделікті 1/8 '' -дан 1,1 / 4 '' дейін 20711 арматураның толық мөлшерін дайындайды. Бірақ қажет болса OEM қызметін басқа өлшемдерге де ұсына аламыз. Біздің фитингтер мырыш пластинасын өңдеуден өтеді. Танымал қаптамалар - сары мырышпен қаптау, ақ мырышпен қаптау және хромдалған қаптамалар.
Егжей
√ Бөлшек №: 20711 (GB Metric Female 74 ° Cone Seat)
√ Материал: Темір, көміртекті болат, баспайтын болат немесе басқа қажетті материалдар
√ Стандарт (Техникалық сипаттама): Жеңімпаздарды өндіру стандарты; сызбалар немесе үлгілер бойынша.
√ Беттік өңдеу: мырышпен қапталған, никельмен қапталған; хромдалған; ыстықтай құйылған мырышталған; кескіндеме
√ Біздің ерекшеліктеріміз: Коррозияға төзімділік, жақсы түс және жылтырақ, жоғары беріктілік, жоғары дәлдік, жоғары өнімділік.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 20711-12-02 | M12X1.5 | 4 | 2 | 8 | 17 |
| 20711-12-04 | M12X1.5 | 6 | 4 | 8 | 17 |
| 20711-14-04 | M14X1.5 | 6 | 4 | 9 | 19 |
| 20711-14-05 | M14X1.5 | 8 | 5 | 9 | 19 |
| 20711-14-06 | M14X1.5 | 10 | 6 | 9 | 19 |
| 20711-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 |
| 20711-16-06 | M16X1.5 | 10 | 6 | 9.5 | 22 |
| 20711-18-06 | M18X1.5 | 10 | 6 | 9.5 | 24 |
| 20711-20-06 | M20X1.5 | 10 | 6 | 10 | 27 |
| 20711-20-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 20711-22-08 | M22X1.5 | 12 | 8 | 9.5 | 27 |
| 20711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 20711-30-12 | M30X1.5 | 20 | 12 | 12.5 | 36 |
| 20711-33-14 | M33X2 | 22 | 14 | 13.5 | 41 |
| 20711-33-16 | M33X2 | 25 | 16 | 13.5 | 41 |
| 20711-42-20 | M42X2 | 32 | 20 | 15.5 | 50 |
30511 бөлік бір немесе екі сымдық гидравликалық шлангтар үшін O-ring интегралды арматурасы бар 24 градусқа дейін ауыр конус түріндегі әйелдерге арналған. 30511 бөліктен тұратын арматура тиісті шлангтармен тікелей бүгілуі мүмкін. Бір бөлшекті арматура клиенттердің талаптарына сәйкес келетін мырышпен аяқталады. Стандартты өлшемдер техникалық деректер кестесінде төменде көрсетілген. Біздің фабрикамызда әртүрлі өлшемдер қолайлы.
Егжей
√ Бөлшектің нөмірі: 30511 бөлік (Metric Female 24 ° Cone HT O-ring бір немесе екі сымды шланг үшін кіріктіруді орнату)
√ Байланысты түрлері: 30511 арматура; 00110 ферролы немесе 00210 ферролы; R1AT шлангілер; R2AT шлангілер; R1A шлангілер; R2A шлангілер; 1SN шлангілер, 2SN шлангілер және т.б.
√ жабдыққа қатысты; CNC машиналары, автоматты соққы; шикізат кескіш; фрезерлы (гайкалық) тегістеу машинасы және т.б.
√ Қою: ақ мырышпен қапталған; сары мырышпен қапталған; хромдалған; никельмен қапталған
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE OD | C | S1 |
| 30511-16-04 үлгісі | M16X1.5 | 6 | 4 | 8 | 2 | 22 |
| 30511-18-04one piece | M18X1.5 | 6 | 4 | 10 | 2 | 24 |
| 30511-20-05one piece | M20X1.5 | 8 | 5 | 12 | 3 | 27 |
| 30511-20-06 үлгісі | M20X1.5 | 10 | 6 | 12 | 3 | 27 |
| 30511-22-06 үлгісі | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08one piece | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10 бөлік | M30X2 | 16 | 10 | 20 | 3.5 | 36 |
| 30511-36-12 бөлік | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 бөлік | M36X2 | 22 | 14 | 25 | 3 | 41 |
| 30511-42-16 бөлік | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 дана | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 дана | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10411 фитингтері 24 градусқа дейін кәдімгі ерлерге арналған DIN3853 конустық отырғышты білдіреді. 10411 арматура 1/4 '' -дан 1,1 / 2 '' -ке дейін шығарылады. Мырышпен, хромдалған және никельмен жалатылған мырышпен қапталған 10411 арматура әдетте үш түрді таңдай алады. YH Hydraulic қондырғыларының сапасы жоғары сапалы болып табылады, олар орнатылуы мүмкін және ұзақ өмір сүру үшін пайдаланылады.
Егжей
√ Part no .: 10411 (Metric Male 24 ° Cone Seat LT DIN3853)
√ Түстер: ақ; сары; күміс
√ Қою: ақ мырышталған, сары мырышпен қапталған, хромдалған, никельмен қапталған, бояу
√ Үлгілерді қызмет көрсету: 5 данадан кем қоймада тегін
√ Біздің артықшылығымыз: тегіс беті, жақсы төзімділік бақыланатын, пайдаланылатын жоғары сапалы материал, қолайлы бағалар
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE.OD | C | S |
| 10411-12-04 | M12x1.25 | 6 | 4 | 6 | 11 | 14 |
| 10411-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10411-16-05 | M16x1.5 | 8 | 5 | 10 | 13.5 | 17 |
| 10411-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 19 |
| 10411-22-08 | M22x1.5 | 12 | 8 | 15 | 13.5 | 24 |
| 10411-26-10 | M26x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-27-10 | M27x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-30-12 | M30X2 | 20 | 12 | 22 | 18 | 32 |
| 10411-36-16 | M36X2 | 25 | 16 | 28 | 20 | 41 |
| 10411-45-20 | M45X2 | 32 | 20 | 35 | 20 | 46 |
| 10411-52-24 | M52X2 | 40 | 24 | 42 | 19 | 55 |
10511 фитингтер метрикалық ерлер 24 килограммдық DIN3853 конустық ауыр салмақты. YH Hydraulic фирмасының 10511 фитингі тұтынушыны қосалқы бөлшектер мен жұмыс күшін сақтауға мүмкіндік беретін ұзақ өнімнің өмірлік циклін қамтамасыз ететін жоғары сапалы өнім болып табылады. YH Hydraulic көміртегі және баспайтын болаттан жасалған гидравликалық арматуралардың толық ауқымын ұсынады.
Егжей
√ Бөлік нөмірі: 10511 (Metric Male 24 ° Cone Seat HTDIN3853)
√ Өлшемдері: M14 бастап M52 дейін; шланг 1/4 '' ден 1.1 / 2 '' дейін қол жетімді
√ Қаптау: мырышпен қапталған; никельмен қапталған; хромдалған; тапсырыс беруші талап етілетін жабын.
√ OEM қызметі: ұсынылған үлгілері немесе сызбалары бар; дизайн өнімдерін клиенттердің қажеттіліктері ретінде.
√ Жеткізу мерзімі: ірі немесе кіші тапсырыс үшін 30 күннен кем
√ Валюта: USD, RMB, EURO, қолма-қол ақша
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE OD | C | S |
| 10511-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10511-16-04 | M16x1.5 | 6 | 4 | 8 | 13.5 | 17 |
| 10511-18-04 | M18x1.5 | 6 | 4 | 10 | 13.5 | 19 |
| 10511-18-05 | M18x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-20-05 | M20x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-20-06 | M20x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-22-08 | M22x1.5 | 12 | 8 | 16 | 14 | 24 |
| 10511-24-08 | M24x1.5 | 12 | 8 | 16 | 14 | 27 |
| 10511-30-10 | M30X2 | 16 | 10 | 20 | 19 | 32 |
| 10511-30-12 | M30X2 | 20 | 12 | 20 | 19 | 32 |
| 10511-36-16 | M36X2 | 25 | 16 | 25 | 20 | 38 |
| 10511-42-20 | M42X2 | 32 | 20 | 30 | 20 | 46 |
| 10511-52-24 | M52X2 | 40 | 24 | 38 | 22 | 55 |
30212 фитингтер R1AT, R2AT, 4SH, 4SP және т.б. сияқты спиральды шлангтар мен болат сымданған шлангілер үшін қызыл жалпақ тығыздауыш болып табылады. Фитингтер қаптамада мырышпен немесе хромдалған қаптамамен қапталған. YH жақсы сапалы арматура, қолайлы бағалар және жақсы қызметтер ұсынады. Біз арматураны тапсырыс берушілердің талаптары ретінде жасай аламыз.
Егжей
√ Бөлшек №: 30212 (Спиральды шланг үшін метрикалық сызықты тығыздағыш)
√ Тесіктер мөлшері: M22, M30, M36, M39, M42, M45, M52, M64 немесе басқа өлшемдер
√ Logo: YH немесе кез келген басқа тұтынушы логотипі
Материал: 45 көміртекті болат, жұмсақ болат, баспайтын болат және т.б.
√ OEM қызметі: берілген үлгілерге немесе суреттерге қол жетімді
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 30212-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30212-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30112-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30112-36-16 | M36X2 | 25 | 16 | 13 | 41 |
| 30212-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30212-42-16 | M42X2 | 25 | 16 | 15 | 50 |
| 30212-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30212-52-20 | M52X2 | 32 | 20 | 17 | 60 |
| 30212-52-24 | M52X2 | 38 | 24 | 17 | 60 |
| 30212-64-32 | M64X2 | 50 | 32 | 23 | 75 |
20491 арматурасы 90 градусқа тең, ол DIN3853 сақинасымен 24 градусқа дейін конусы бар, ол ауыр және бүгілген түрлер болып табылады. 20491 фитингтік өлшемдері M12-дан M27-ға дейін, бірақ сонымен қатар басқа да заттар өндіріс үшін қол жетімді. Біздің күнделікті өндірісімізге қатыстырылмаған және ұқсас түрлері 30491. Негізінен көміртекті болаттан және баспайтын болаттан материал келеді. Қажетті кез-келген басқа материалдар болса, бізге электрондық хат жіберіңіз.
Егжей
√ Бөлік нөмірі: 20491 (90 ° метрикалық әйел 24 ° Cone LT O-сақинасымен DIN3853: Крутой түрі)
√ Өлшемдері: жіп мөлшері M12-ден M27-ға дейін; Тиісті шлангтың мөлшерлері 4-тен 12-ге дейін; басқа өлшемдер де бар
Материал: 45 көміртекті болат; Жұмсақ болат; Тот баспайтын болат; Жезден; және т.б.
√ Бағалар: баға белгілерінің бағасы мен мөлшеріне негізделеді; бірақ біз әрбір сұрауға ең жақсы баға ұсынуға тырысамыз
√ Порт: Ningbo (ең жақын); Шанхай; Гуанчжоу
√ Үлгілер: 5 данадан төмен сапасы тексеру үшін тегін
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | |||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE.OD | C | S | H |
| 20491-12-04 | M12X1.5 | 6 | 4 | 6 | 2 | 17 | 44.3 |
| 20491-14-05 | M14X1.5 | 8 | 5 | 8 | 3.5 | 19 | 49.3 |
| 20491-12-06 | M12X1.5 | 10 | 6 | 6 | 2 | 17 | 48.3 |
| 20491-14-06 | M14X1.5 | 10 | 6 | 8 | 3.5 | 19 | 52.3 |
| 20491-16-06 | M16X1.5 | 10 | 6 | 10 | 3.5 | 22 | 52.4 |
| 20491-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 | 60 |
| 20491-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 | 67 |
| 20491-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 | 77.5 |
| 20491-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 | 78.5 |
30542 бөліктен тұратын арматуралар 45 ° бұрыштық метрикалық әйелді 24 градусқа дейін, ауыр түрлерге арналған бір, екі немесе төрт гидравликалық шлангтарға арналған сақинамен 24 градус. Біздің күнделікті өндірісімізде бір бөлікке арналған фитингтердің әртүрлі түрлері қолданылады. Көптеген жіп түрлері мен өлшемдері сіздің таңдауыңыз болуы мүмкін. Және біздің сайтқа кіріңіз немесе толық ақпаратты алу үшін каталогты жүктеңіз.
Егжей
√ Бөлшектің нөмірі: 30542 дана (45 ° Metric Female 24 ° Cone HT O-ring төрт-сымды интегралды фитингпен)
√ Түрлер: 30542 арматуралар тиісті феррулдармен бүгілген
√ Өлшемдері: Техникалық деректер кестесінде көрсетілген өлшемдер YH Hydraulic жүйесінде стандартты болып табылады
√ Сынамалар: 3 данадан аз - сапаны тексеру үшін тегін
√ Жеткізу мерзімі: Акцияға 7 күннен аз
√ Қордың жағдайы: біздің қорымызда әртүрлі фитингтер сақталады
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | |||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE OD | C | S1 | H |
| 30542-24-08one piece | M24X1.5 | 12 | 8 | 16 | 3 | 30 | 27 |
| 30542-30-10 бөлік | M30X2 | 16 | 10 | 20 | 3.5 | 36 | 31 |
| 30542-36-12 бөлік | M36X2 | 20 | 12 | 25 | 3 | 41 | 34 |
| 30542-42-16 бөлік | M42X2 | 25 | 16 | 30 | 5 | 50 | 42 |
| 30542-52-20 дана | M52X2 | 32 | 20 | 38 | 6.5 | 60 | 43 |
| 30542-52-24 дана | M52X2 | 40 | 24 | 38 | 6.5 | 60 | 45 |
20611 шлангтың фитингтері метрикалық қызыл түсті 60 ° конустың гидравликалық түрі болып табылады, оның өлшемдері M14 t M27-ден қол жетімді. Гидравликалық шлангтың фитингтері машиналарды қосқанда кеңінен қолданылады. Сондықтан біз гидравликалық фитингтердің толық желісін ұсынамыз. Біздің өндірісімізде түрлі гидравликалық шлангілер үшін жіптердің толық түрлері мен өлшемдері бар.
Егжей
√ Part no .: 20611 (Metric Female 60 ° Cone Crimped Type)
√ Бренд атауы: YH; басқалары қол жетімді
√ Қаптаманың бөлшектері: нейлон пластик; гофрленген картон; көптеген фанера корпусы
√ Клиентке бағдарланған қызмет: ұсынылған сызбаларға немесе үлгілерге сәйкес дайындалады, тапсырыс дизайнымен қамтамасыз етеді
√ Артықшылығы: 1. Жоғары сапа 2. Бай түгендеу 3. Жылдам жеткізілім 4. Баға бағасы 5. Ең жақсы қызмет көрсету
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | 胶管 | 尺 寸 | ||
| № БӨЛІМ. | ҮШІН Е | HOSE BORE | Өлшемдері | ||
| Д.Н. | DASH ойнатқышы | C | S | ||
| 20611-14-05 | M14x1.5 | 8 | 5 | 6.5 | 19 |
| 20611-16-06 | M16x1.5 | 10 | 6 | 7 | 22 |
| 20611-18-08 | M18x1.5 | 12 | 8 | 7.5 | 24 |
| 20611-22-10 | M22X1.5 | 16 | 10 | 7.5 | 27 |
| 20611-24-10 | M24X1.5 | 16 | 10 | 9 | 30 |
| 20611-27-12 | M27X1.5 | 20 | 12 | 8 | 32 |
30241 шлангтың фитингтері 3/8 '' тен 2 '' дейін болатын шланг мөлшеріне сай келеді. 30241 арматура 45 градус Гбайт метрикалық жалпақ жалпақ отыратын түрлер болып табылады, олар YH Hydraulic компаниясында кеңінен өндіріледі және сатылады. Толық жіп түрлері күнделікті өндірісімізге кіреді. Пожалуйста, біздің веб-сайтқа кіріңіз, содан кейін бізге өнімнің толық талаптарымен электрондық хат жіберіңіз.
Егжей
√ Бөлшек нөмірі: 30241 (45 ° GB метрикалық әйелге арналған)
√ Материал: көміртекті болат, баспайтын болат, жез
√ Бетінің өңделуі: мырышпен қапталған, хромдалған, никельмен жабылған және т.б.
√ Сатудан кейін: біз жақсы сапаға кепілдік береміз; қол жетімді
√ Сертификат: ISO9001: 2008
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | 胶管 | 尺 寸 | |||
| № БӨЛІМ. | ҮШІН Е | HOSE BORE | Өлшемдері | |||
| Д.Н. | DASH ойнатқышы | C | S | H | ||
| 30241-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 | 13.5 |
| 30241-22-08 | M22X1.5 | 12 | 8 | 10 | 27 | 13.5 |
| 30241-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 | 26 |
| 30241-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 | 30.1 |
| 30241-36-14 | M36X2 | 22 | 14 | 13 | 41 | 27.2 |
| 30241-36-16 | M36X2 | 25 | 16 | 13 | 41 | 30.5 |
| 30241-39-16 | M39X2 | 25 | 16 | 13 | 46 | 30 |
| 30241-45-20 | M45X2 | 32 | 20 | 15 | 55 | 34.8 |
| 30241-52-24 | M52X2 | 40 | 24 | 17 | 60 | 38 |
| 30241-64-32 | M64X2 | 50 | 32 | 23 | 75 | 46.9 |
30711 шлангтың фитингтері гравитациялық көліктің ішкі қосылыстарында танымал GB өлшемді 74 градустық конустары. 30711 фитингтер мөлшері 1/4 «-дан 2» дейін болуы мүмкін бір немесе екі сымдық гидравликалық шлангтарға жарайды. 30711 метрлік фитингтер тотығудан қорғау үшін қаптамаға дейін мырышпен қапталған.
Егжей
√ Бөлік нөмірі: 30711 (GB Metric Female 74 ° Cone Seat)
√ Ферруар түрлері: 00110; 00210; 03310
√ Қолайлы шлангтың өлшемдері: 1/4 '' тен 2 '' дейін
√ OEM сервисі: біз тапсырыс берушілердің талаптары, үлгілері немесе суреттерімен жобалауға немесе шығаруға қабілетті боламыз.
√ Түс опциялары: ақ, сары, никель, түрлі-түсті және т.б.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | C | S |
| 30711-14-04 | M14X1.5 | 6 | 4 | 8 | 17 |
| 30711-16-05 | M16X1.5 | 8 | 5 | 8 | 19 |
| 30711-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 |
| 30711-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 30711-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30711-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30711-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30711-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30711-52-24 | M52X2 | 40 | 24 | 17 | 60 |
| 30711-64-32 | M64X2 | 50 | 32 | 23 | 75 |
30411 арматурасы стандартты DIN3853 негізіндегі o-сақинасы бар 24 градустық конус жарықты құрайды. 30411 фитингтер 20411 арматурамен салыстырғанда бүгілмейтін түрлері болып табылады. Шлангтық фитингтер Еуропа, Оңтүстік Америка, Оңтүстік Азия, Африка сияқты нарықтарға экспортталады. Жоғары сапалы қамтамасыз етілгендіктен біз өз клиенттерімізден жоғары беделге ие болдық.
Егжей
√ Бөлік нөмірі: 30411 (Metric Female 24 ° Cone LT O-сақинасымен DIN3853: Тегістемейтін түрі)
√ Қатысты заттар: 20411 (Қылмыстық түрлер); 30511 (ауыр түрі); 30441 (45 градусқа); 30491 (90 градусқа арналған локте)
√ OEM қызметі: біз OEM қызметіне үлгілермен, сызбалармен немесе ұсынылған талаптармен қамтамасыз ете аламыз
√ Үлгілер: өнімнің сапасын тексеру үшін 5 данадан аз ақы алынады.
√ Жеткізу мерзімі: акцияға арналған бір аптадан аз; аз немесе үлкен болса, тапсырыс үшін 50 күннен аз.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE.OD | C | S |
| 30411-14-04 | M14x1.5 | 6 | 4 | 8 | 2 | 17 |
| 30411-16-05 | M16x1.5 | 8 | 5 | 10 | 2 | 19 |
| 30411-18-06 | M18x1.5 | 10 | 6 | 12 | 2.5 | 22 |
| 30411-22-08 | M22x1.5 | 12 | 8 | 15 | 3 | 27 |
| 30411-26-10 | M26x1.5 | 16 | 10 | 18 | 3.5 | 32 |
| 30411-27-10 | M27X1.5 | 16 | 10 | 18 | 2.5 | 32 |
| 30411-30-12 | M30X2 | 20 | 12 | 22 | 3.5 | 36 |
| 30411-36-16 | M36X2 | 25 | 16 | 28 | 4.5 | 41 |
| 30411-45-20 | M45X2 | 32 | 20 | 35 | 5 | 55 |
| 30411-52-24 | M52X2 | 40 | 24 | 42 | 6 | 60 |
20411 арматурасы DIN3853 стандартына негізделген o-сақиналы 24 градусқа дейінгі күлгін конусы бар әйелдер. 20411 фитингтер 30411 арматурамен салыстырғанда бүгілген. YH Hydraulic компаниясының шлангтық фитингтері - бұл сапа мен шығынды бақылаудың тамаша сапасы. YH тұтынушыларға сапалы және қолайлы бағамен ұсыныс жасайды.
Егжей
√ Бөлік нөмірі: 20411 (Metric Female 24 ° Cone LT - O-ring DIN3853, Crimped Type)
√ Тип түрлері: метрика, JIS, BSP, BSPT, ORFS, NPT, JIC, NPSM және т.б.
√ Қолдану: машина жасау, тасымалдау, шахталар, мұнай кен орындары, ауыл шаруашылығы, көлік, ауыр өнеркәсіп және т.б.
√ Беттік өңдеу: сары мырышталған, ақ мырышпен, никельмен, хромдалған және т.б.
√ Жеткізу мерзімі: 20411 арматура үшін кемінде 10 күн, бізде үлкен мөлшерде сақталды.
Сурет салу
Техникалық деректер кестесі
| 代号 | 螺纹 E | HOSE БОРЫҢЫЗ | 管子 外径 | 尺 寸 DIMENSIONS | ||
| № БӨЛІМ. | ҮШІН Е | Д.Н. | DASH ойнатқышы | TUBE.OD | C | S |
| 20411-12-04 | M12x1.25 | 6 | 4 | 6 | 2 | 17 |
| 20411-14-05 | M14x1.5 | 8 | 5 | 8 | 3.5 | 19 |
| 20411-12-06 | M12x1.25 | 10 | 6 | 6 | 2 | 17 |
| 20411-14-06 | M14x1.5 | 10 | 6 | 8 | 3.5 | 19 |
| 20411-16-06 | M16x1.5 | 10 | 6 | 10 | 3.5 | 22 |
| 20411-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 |
| 20411-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 |
| 20411-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 |
| 20411-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 |
